SIDEMEKI, sistema de inspección de alimentos por rayos X de vista lateral para envases altos
- Uno o dos generadores de rayos X con sus detectores correspondientes y una potencia de generador de 200 W
- Altura máxima del producto 270 mm y ancho máximo 125 mm sin cortinas de plomo o 155 mm con ellas
- Uno o dos sistemas de rechazo, con una longitud máxima de producto de 215 mm con un rechazador o 130 mm con dos
- Velocidad de cinta 0,1–0,7 m/s
¿Qué es SIDEMEKI?
SIDEMEKI es un sistema de inspección de alimentos por rayos X de vista lateral fabricado por Mekitec para envases altos como botellas, latas, cartones y contenedores. Según la aplicación, una o dos vistas de rayos X permiten la detección de objetos extraños y controles de calidad configurados, como el nivel de llenado y la presencia de tapa.
El rendimiento de detección es específico de cada aplicación. Mekitec lo confirma probando el alimento, el empaque, los materiales extraños objetivo, las condiciones de línea y la configuración de rechazo reales.
SIDEMEKI™ ofrece control de calidad por rayos X para envases altos, tanto líquidos como alimentos sólidos, con trazabilidad paquete a paquete. Pone la inspección por rayos X de envases primarios al alcance de aplicaciones de vista lateral, como botellas y contenedores de PET.
SIDEMEKI™: control de calidad por rayos X para productos altos
El sistema SIDEMEKI™ está diseñado para líneas de producción en las que el alimento se presenta en envases más altos que anchos, como botellas, cartones, contenedores y latas. Garantizar un flujo de producción fluido es esencial con estos tipos de envase, lo que eleva las exigencias sobre el diseño del equipo de inspección.
SIDEMEKI™ puede configurarse con uno o dos generadores de rayos X, seleccionados según la necesidad de inspección del producto. Con productos altos, la configuración elegida proporciona la cobertura de inspección requerida para la detección de objetos extraños y para funciones de calidad configuradas, como la inspección de nivel de llenado y de tapa.
Funciones de inspección por rayos X y control de calidad
Detección de objetos extraños
El sistema genera una imagen de rayos X y puede configurarse para detectar objetos extraños de materiales que producen suficiente contraste de rayos X, incluidos metal, piedra, vidrio, hueso calcificado y algunos plásticos densos. La detectabilidad depende del material, tamaño, forma, orientación y ubicación del objeto, así como del alimento, el envase y las condiciones de línea.
Controles de calidad con MEKI AI
Con MEKI AI, la configuración de SIDEMEKI admite la inspección de nivel de llenado y de tapa además de la detección de objetos extraños, con funciones de calidad adicionales seleccionadas según la aplicación y validadas para el producto y el envase reales. Estas capacidades resultan especialmente valiosas en botellas, latas, cartones y contenedores de alta densidad en posición vertical, donde el nivel de llenado y la presencia de tapa afectan directamente a la calidad del producto y a la protección de la marca.
Descubra las funciones de inspección de MEKI AI
Cómo funciona
Los envases altos entran en la zona de inspección en posición vertical controlada. Uno o dos pares generador-detector generan la imagen o imágenes de vista lateral necesarias, y el resultado configurado se envía a uno o dos sistemas de rechazo.
Especificaciones Técnicas
| Área de detección | Altura máxima del producto 270 mm; ancho máximo del producto 125 mm sin cortinas de plomo y 155 mm con ellas. No es un rectángulo utilizable de 155 x 270 mm: el ancho máximo depende de la altura; consulte la envolvente de detección más abajo. |
|---|---|
| Longitud máxima del producto | 215 mm con un rechazador, 130 mm con dos rechazadores. |
| Velocidad de la cinta | 0,1 - 0,7 m/s(1) |
| Motores de la cinta | 2 x rodillo motorizado 230 VAC, IP69K |
| Capacidad de carga de la cinta | Máx. 70 kg(2) |
| Generadores de rayos X | 1 o 2 generadores de rayos X, 200 W |
| Fuga de rayos X | Menos de 1 µSv/h |
| Detector | 1 o 2 detectores, escáner lineal, resolución 0,4 mm |
| Software | Software de Sistema de Inspección por Rayos X Mekitec |
| Sistema operativo | Windows 11 |
| Conectividad | 2 x USB, 1 x Ethernet |
| HMI | Pantalla LCD TFT a color de 15” |
| Temperatura de operación | 0–35 °C ambiente |
| Refrigeración | Aire acondicionado opcional de 1000 W |
| Nivel de ruido | < 81,3 dB(A) |
| Clasificación IP | IP65(3) |
| Humedad relativa | 30-85 %, sin condensación |
| Alimentación del sistema | 110/240 VAC, 50-60 Hz |
| Dimensiones | Ancho: 3450 mm Fondo: 1325 mm o 1625 mm según el contenedor de rechazo(4) Alto: 2360 mm |
| Peso | 830 kg, con unidad de refrigeración 880 kg |
| Material | Acero inoxidable, cepillado |
| Opciones de rechazo | 1 rechazador: para detección de objetos extraños y otras funciones de calidad como nivel de llenado y detección de tapa 2 rechazadores: el 1.º para detección de objetos extraños, el 2.º para otras funciones de calidad La configuración se selecciona según la aplicación |
| Confirmación de rechazo | Disponible como opción |
| Caja de rechazo | Opción 1: 700 mm de fondo, 330 mm de ancho Opción 2: 400 mm de fondo, 330 mm de ancho |
| Cinta transportadora | Cinta de cadena aprobada para uso alimentario por la UE y la FDA |
| Protección radiológica | Cumple EN 61010-02-091 y FDA CFR 21 parte 1020.40. |
| Sistema de seguridad | Circuito de seguridad CAT 3, Nivel de Rendimiento PL d |
| Opciones de entrada/salida | Opción 1: alimentación frontal Opción 2: alimentación lateral |
- (1) Es posible una velocidad de cinta mayor según la aplicación.
- (2) La carga debe estar distribuida uniformemente sobre las cintas.
- (3) Las tomas de aire (IP54) y la unidad de refrigeración opcional (IP32) requieren el uso de cubiertas protectoras de limpieza.
- (4) Equipado con unidad de refrigeración, el fondo es de 1600 mm o 1900 mm
Las especificaciones se basan en los datos de producto publicados actualmente. Mekitec confirma la configuración final para cada aplicación.
Área de Detección
El ancho máximo del producto cambia con su altura. El producto completo debe caber dentro de la envolvente.
El ancho máximo del producto es de 155 mm a 200 mm de altura y se reduce a 90 mm a la altura máxima de 270 mm.
Ver los datos exactos de la envolvente de detección
| Altura del producto (mm) | Ancho máximo del producto (mm) |
|---|---|
| 270 | 90 |
| 260 | 100 |
| 248 | 110 |
| 237 | 120 |
| 226 | 130 |
| 215 | 140 |
| 205 | 150 |
| 200 | 155 |

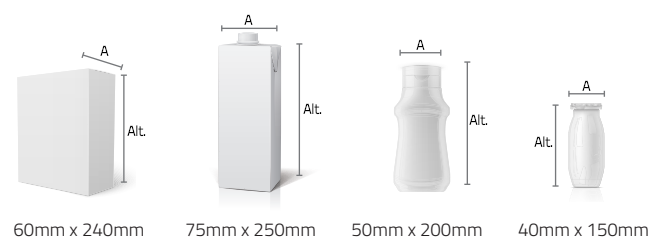

Ejemplos de Productos (An x Al)
Preguntas y respuestas
¿Qué envases está diseñado a inspeccionar SIDEMEKI?
SIDEMEKI está diseñado para envases altos y verticales como botellas, latas, cartones y contenedores que encajan en su envolvente de producto de vista lateral.
¿Puede SIDEMEKI inspeccionar el nivel de llenado y las tapas?
Sí. La configuración de SIDEMEKI admite la inspección de nivel de llenado y de tapa además de la detección de objetos extraños. El software, los criterios de aceptación y la configuración de rechazo deben validarse para el producto real.
Mekitec Oy, info@mekitec.com, www.mekitec.com
Aviso legal: Toda la información se proporciona únicamente con fines informativos y no debe considerarse como características garantizadas. La información y los datos técnicos presentados en este documento están sujetos a cambios. Los clientes deben obtener y verificar la información más reciente antes de realizar pedidos. Si tiene alguna pregunta relacionada con la hoja de datos, contáctenos por correo electrónico o teléfono. Gracias.
Copyright 2023 Mekitec Ltd. Todos los derechos reservados
Características Principales
Vista lateral para envases de hasta 270 mm de alto
El ancho máximo es de 125 mm, o de 155 mm con cortinas de plomo, y se reduce en envases más altos: 90 mm a 270 mm de altura. Compruebe su producto en el gráfico de la zona de detección.
Una o dos vistas de rayos X
Las configuraciones disponibles admiten uno o dos generadores con sus detectores correspondientes.
Inspección de nivel de llenado y de tapa
Con MEKI AI, la configuración de SIDEMEKI admite la inspección de nivel de llenado y de tapa además de la detección de objetos extraños, gracias a la geometría de vista lateral.
